RTU实现现场设备数据实时上传

发布时间:2024-04-17 浏览量:1763

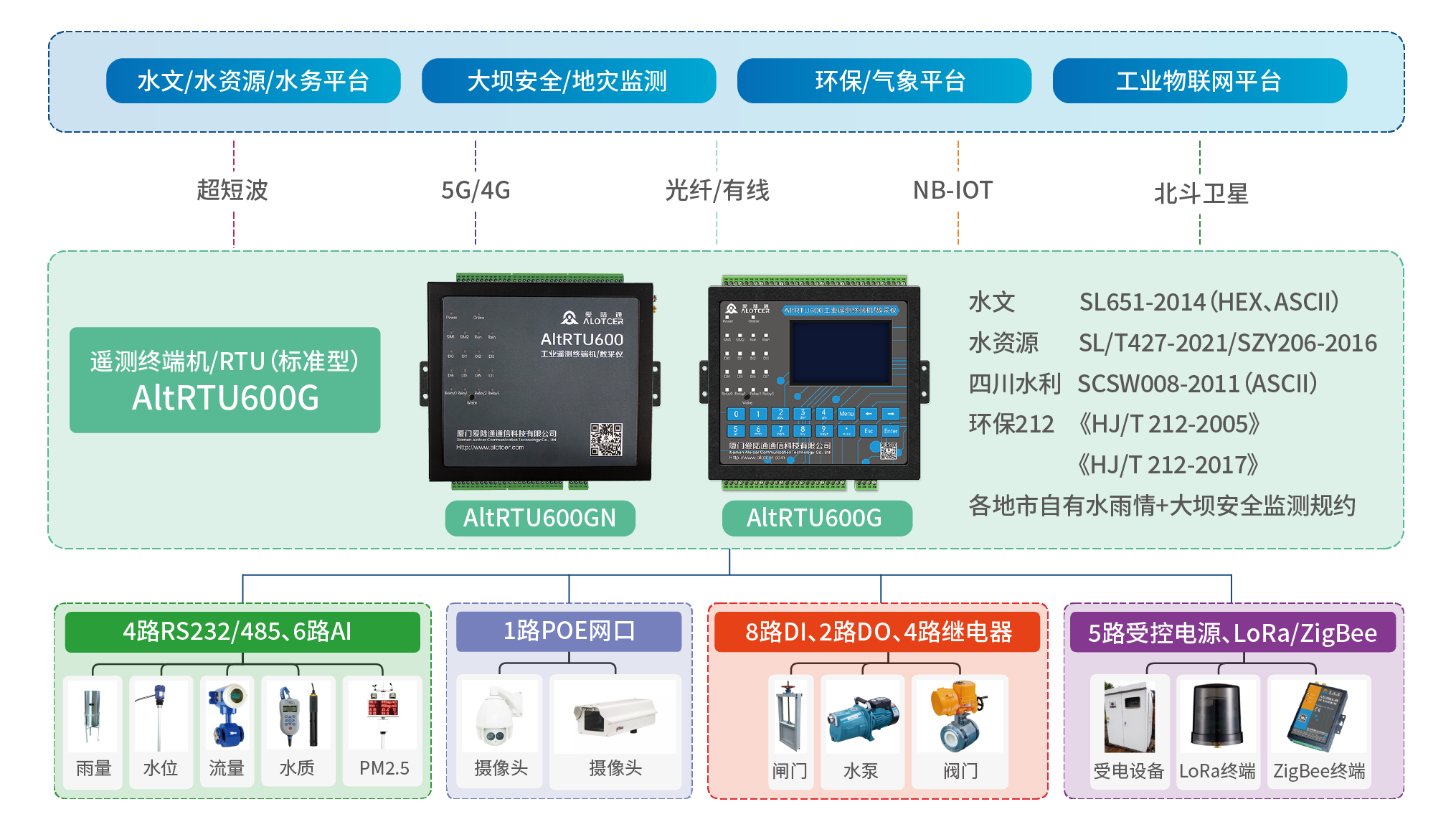

随着工业自动化和物联网技术的飞速发展,远程终端设备(RTU)作为连接现场设备与远程监控平台的桥梁,发挥着越来越重要的作用。

一、RTU概述


RTU实现现场设备数据实时上传

RTU,即远程终端设备,是一种安装在现场的智能设备,用于收集、处理和传输现场设备的数据。它通过与现场设备建立通讯连接,实时读取设备状态和数据,并将这些信息上传到远程监控平台,供管理人员进行实时监控和分析。RTU的出现,极大地提高了工业自动化水平,降低了人力成本,提高了工作效率。

二、RTU技术原理


RTU实现现场设备数据实时上传

  1. RTU工作原理和组成

RTU主要由处理器、通讯模块、电源模块和输入输出接口等组成。处理器负责控制整个RTU的工作流程,通讯模块负责与现场设备和远程平台进行数据交换,电源模块为RTU提供稳定的工作电压,输入输出接口则用于连接现场设备。RTU通过内置的传感器和算法,实时读取现场设备的数据,并进行处理、存储和传输。

  1. RTU与PLC的区别

RTU与可编程逻辑控制器(PLC)在功能上有一定的相似性,但二者在应用场景和性能方面存在差异。PLC主要用于控制现场设备的运行逻辑,而RTU则更注重数据的采集和传输。此外,RTU通常具有更强的通讯能力和远程管理功能,适用于分布式、远程监控的应用场景。

  1. RTU与现场设备的通讯方式

RTU与现场设备之间的通讯方式主要有有线和无线两种。有线通讯方式包括RS485、RS232、CAN总线等,具有传输速度快、稳定性好的特点;无线通讯方式则包括Zigbee、LoRa、NB-IoT等,适用于无法布线或需要移动部署的场景。在选择通讯方式时,需根据现场实际情况和需求进行权衡。

三、读写现场设备

  1. 硬件选型:选择适合的RTU设备

在选择RTU设备时,需考虑现场设备的类型、数量、通讯协议以及数据传输需求等因素。确保所选RTU设备具有足够的输入输出接口、通讯能力和数据处理能力,以满足现场设备的读写需求。

  1. 配置和安装RTU设备

在配置和安装RTU设备时,需按照设备说明书进行操作,确保设备的电源、通讯和输入输出接口等连接正确。同时,还需对设备进行初始化设置,包括设置设备地址、通讯波特率、数据格式等参数,以便与现场设备和远程平台进行通讯。

  1. 与现场设备建立通讯连接

建立RTU与现场设备之间的通讯连接是实现数据读写的前提。在建立通讯连接时,需根据现场设备的通讯协议和RTU的通讯能力进行配置。确保通讯连接稳定可靠,能够实时读取现场设备的数据。

四、数据上传到平台

  1. 配置平台接口:选择合适的通讯协议

为实现数据上传到远程监控平台,需配置平台接口并选择合适的通讯协议。常用的通讯协议包括Modbus、MQTT、HTTP等。在选择通讯协议时,需考虑数据传输的实时性、稳定性和安全性等因素,确保数据能够准确、快速地传输到平台。

  1. 数据传输安全性考虑

在数据传输过程中,需采取必要的安全措施,确保数据的完整性和保密性。这包括使用加密技术对数据进行加密处理,防止数据在传输过程中被窃取或篡改;同时,还需设置访问权限和认证机制,确保只有授权人员才能访问和操作数据。

  1. 实时数据上传和远程监控配置

为实现实时数据上传和远程监控,需对RTU和远程监控平台进行配置。在RTU端,需设置数据的采集频率和上传周期,确保数据能够实时上传到平台;在远程监控平台端,需配置数据接收和处理模块,对数据进行解析、存储和展示,以便管理人员进行实时监控和分析。

五、实例分析

以下是一个RTU读写现场设备并上传数据到平台的实例分析:

  1. 指导如何对RTU进行数据读写和上传操作的案例解析

以一个温度传感器为例,介绍如何配置RTU设备以读取温度数据,并将其上传到远程监控平台。首先,选择一款支持Modbus协议的RTU设备,并将其连接到温度传感器。然后,通过配置RTU设备的通讯参数和数据格式,实现与温度传感器的通讯连接。最后,设置RTU设备的数据上传周期和目标地址,将数据实时上传到远程监控平台。

  1. 对接不同类型现场设备的操作步骤示范

除了温度传感器外,RTU还可以与各种不同类型的现场设备进行对接。例如,对于电机设备,可以通过配置RTU设备的输入输出接口和通讯协议,实现对电机的远程控制和状态监测。对于液位计设备,可以通过RTU设备读取液位数据,并进行阈值报警和远程调节等操作。通过不同的配置和对接方式,RTU可以满足各种复杂
