SPI总线协议通信原理及应用

发布时间:2024-04-19 浏览量:2057

在嵌入式系统和微控制器通信中,SPI(Serial Peripheral Interface)总线协议发挥着举足轻重的作用。作为一种高速、全双工、同步的串行通信总线,SPI总线以其高效、可靠的数据传输特性,在多个领域得到了广泛应用。

一、SPI总线概述

SPI总线是一种四线制同步串行外设接口,包括MOSI(主设备输出/从设备输入)、MISO(主设备输入/从设备输出)、SCLK(时钟信号)以及SS(从设备选择)信号线。这种接口协议具有简单、高效的特点,适用于微控制器与外部设备之间的通信。

SPI接口是一种由Motorola公司首创的全双工三线同步串行外围接口。它的通信机制相当直观,以主从模式运作,这种模式包含一个主设备以及一个或多个从设备。虽然常规情况下需要至少四根线进行连接,但在单向传输的特定场景下,三根线也能满足需求。对于所有基于SPI的设备来说,它们共用的信号线包括SDI(数据输入)、SDO(数据输出)、SCLK(时钟)以及CS(片选)。

具体来看这些信号线的功能:

(1)SDI主要用于主设备的数据输入以及从设备的数据输出。

(2)SDO则负责主设备的数据输出和从设备的数据输入。

(3)SCLK作为时钟信号,由主设备产生,用于同步数据的传输。

(4)CS作为从设备使能信号,由主设备控制,用于选择特定的从设备进行通信。

在接口定义上,SPI接口通常包括四根信号线,它们分别是设备选择线、时钟线、串行输出数据线和串行输入数据线。这些信号线的具体功能如下:

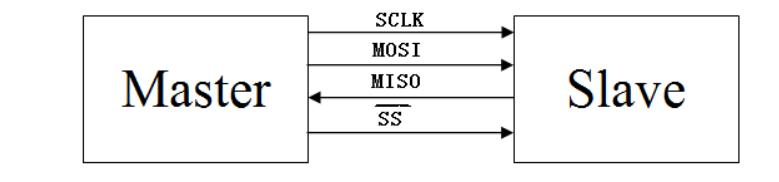

(图源网络)

(1)MOSI,即主器件数据输出、从器件数据输入线,用于主设备向从设备发送数据。

(2)MISO,即主器件数据输入、从器件数据输出线,用于从设备向主设备发送数据。

(3)SCLK,即时钟信号线,由主器件产生,用于同步MOSI和MISO线上的数据传输。

(4)/SS,即从器件使能信号线,由主器件控制,用于选择特定的从设备进行通信。

SPI总线的优势在于其高速率、低开销以及灵活的通信方式。它支持多个从设备同时连接到一个主设备,通过SS信号线进行从设备选择,实现与特定从设备的通信。此外,SPI总线还支持全双工通信,使得主从设备之间可以同时进行数据的发送和接收。

二、SPI总线基本原理

SPI总线的基本原理包括总线结构、通信方式以及数据传输流程。SPI总线采用主从设备模式,主设备负责发起通信并产生时钟信号,从设备则根据时钟信号进行数据的发送和接收。

在数据传输流程中,主设备首先通过SS信号线选择需要通信的从设备,然后产生时钟信号。从设备在接收到时钟信号后,根据时钟节拍进行数据的发送或接收。数据传输完成后,主设备停止产生时钟信号,通信结束。

三、SPI通信协议详解

SPI通信协议涉及时钟极性与相位、数据传输位数以及主从设备协调方法等方面。时钟极性(CPOL)决定了空闲状态下时钟信号的电平,而时钟相位(CPHA)则决定了数据采样发生在时钟信号的哪个边缘。这些参数的设置对于确保主从设备之间的正确通信至关重要。

数据传输位数决定了每次传输的数据量,可以根据具体应用场景进行设置。主从设备协调方法则涉及如何确保双方在通信过程中的同步和协调,以实现稳定、可靠的数据传输。

四、SPI总线在实际系统中的应用

SPI总线在嵌入式系统中具有广泛的应用,尤其是在需要高速数据传输和灵活设备连接的场合。例如,在微控制器与闪存、传感器等外设之间的通信中,SPI总线可以发挥出色的性能。

在实际应用中,SPI总线通过简单的硬件连接即可实现与外围设备的通信。开发者只需根据设备的数据手册配置相应的SPI参数,即可实现数据的稳定传输。此外,SPI总线在通信速度和数据传输方面也具有显著优势,能够满足大多数嵌入式系统的需求。

五、SPI总线协议与其他通信协议的比较

SPI总线协议与其他通信协议如I2C、UART等相比,各有其特点和适用场景。I2C总线协议具有接口简单、功耗低等优点,适用于低速、短距离通信场景;而UART通信协议则具有异步通信、数据格式灵活等特点,适用于远距离、低速通信场景。

爱陆通建议在选择通信协议时,开发者需要根据具体的应用需求、硬件条件以及性能要求等因素进行综合考虑。例如,在需要高速数据传输和灵活设备连接的场合,SPI总线协议可能是一个更好的选择。
