‌USB简介


usb总线协议是什么?

通用串行总线(USB)有许多优点,包括高传输速率、易于扩展、支持即插即用和热插拔功能。USB1.1有全速和低速两种模式,低速适合一些不需要大量数据传输和高实时性的设备,比如鼠标。全速模式适合连接速度更快的外设。USB2.0增加了高速半双工模式。USB3.0的最大传输带宽可达5.0Gbit/s,支持全双工传输。

USB总线

USB2.总线采用了包含4根屏蔽线的设计,其中有一对传输差分信号(D+,D-),另一对传输+5伏特的直流电(VBUS,电源线)。

USB3.设计完成了8条内部连接线路,其中除了VBUS和电源线外,还有3对线路用于数据传输。这些线路包括与USB2.0兼容的D+和D-,以及专门用于SSRX和SSTX的0路线。

USB接口采用差分传输模式,其中包括两条数据线,分别称为D+和D-。

差动信号1要求D+信号的最小高电平电压为2.8伏特,而D-信号的最大低电平电压为0.3伏特。

当差分信号为零时:D-输出高电平电压(VOH),D+输出低电平电压(VOL)。

USB设备

嵌入式设备需要连接USB设备,则应具备USB主控制器和USB插口;若需充当USB设备,则须有USB设备适配器和USB插口。目前,大部分SoC芯片都内置了USB主控制器(用于连接USB外设)和设备适配器(比如手机转为U盘等)。

每一个USB设备都包含一个或多个内部的逻辑连接点,这些连接点被称为端点。

USB架构中的集线器有着检测设备插拔的职责,它利用中断IN端点向主机发送插拔信息报告。当有新设备连接时,主机会向集线器发送请求,然后集线器与设备建立通信通道。接着,主机通过控制传输方式向设备发送请求,设备回复信息,完成枚举流程。

USB传输

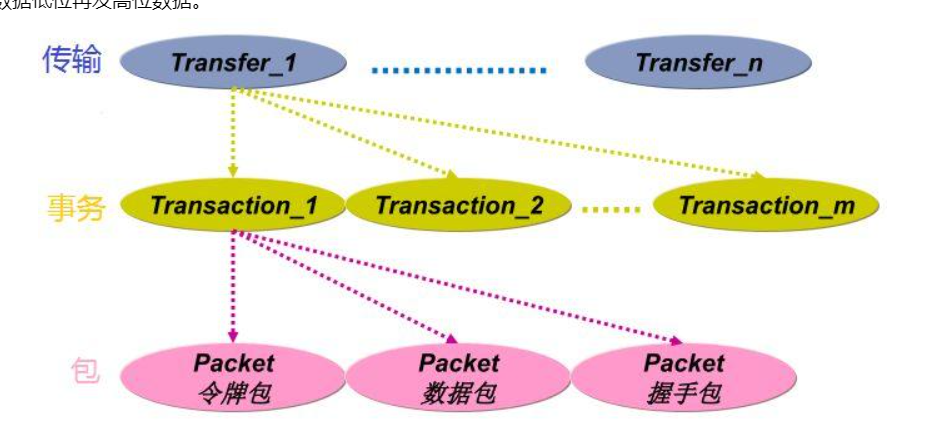

一个传输包含多个交易,每个交易由2到3个数据包构成。

数据传输可以分为四种类型:批量传输、同步传输、中断传输和控制传输。

USB传输数据时需要注意的是,应先发送数据的低位部分,再发送高位数据。
